坡口機在壓力管道生產中的加工方法(二）

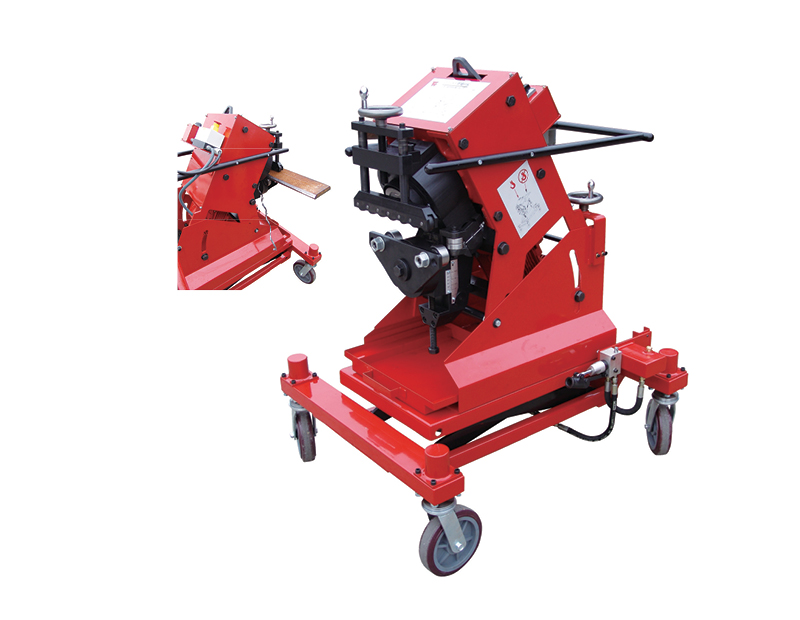

           坡口制備施工：1.設備性能 CHP-21 G系列西班牙希颯自動行走式坡口 機，有正反兩種，正坡口機(CHP一21G)加工正面 坡口，反坡口機(CHP一21GVI)加工背面坡口(無 需翻轉加工板材)。坡面角度范圍200～45。無級 連續可調，每分鐘坡口長度為1．7m，一次自動行 走加工的坡面寬度為9mm，電機功率為2．94kW， 電壓380V，可以加工板材厚度范圍為9mm～ 50mm。專用銑刀通用于普碳鋼、合金鋼、高強鋼、 不銹鋼等多種材料。2加工方法.加工板材應放在距離地面高度為 80cm左右的平臺上，地面鋪一張平整光滑專用鋼 板，調整機器行進高度，使機器在加工中行進小車 的彈簧處于松弛狀態，便于行走順暢。按照工藝卡對加工板材進行定點放樣、編號標注，用角向磨光機修磨平等離子火焰切割留下的凸出缺陷。板材邊沿凸出缺陷易使坡口機在加工途中停止行進。板材加工(如板材材質為Q345，厚度為24mm，坡面角度正反均為30。，坡口形式為內14ram，外8mm，鈍邊為2ram)。松開坡口機兩側的8顆螺栓，調節角度指針指向300，擰緊螺栓。第一次加工調整拖輪側面刻度線對準標牌指示22(第一次加工刻度數比板材厚度小2mm)，第一次加工深度為8ram；第二次加工在第一次加工的基礎上少3刻度，標準牌刻度指示19，加工深度為3mm；第三次加工在第一次加工基礎上再少2刻度，標準牌指示為16，加工深度為3mm。三次加工內坡口總深度14mm。正面坡口加工完畢后，同樣的方法加工反坡口，角度調為300，調整側拖輪側面刻度線對準標牌指示為22，一次行進加工量深度為8ram。坡口機停機時，首先切斷電源開關，拔下插頭，推離工作區域，清除鐵屑，擦凈機器后歸置備用。然后，戴好防護眼鏡對坡面進行打磨，打磨光滑，無夾渣、裂紋，再用毛刷刷上富鋅防腐底漆以防生銹。

           使用自動行走式坡口機加工壓力容器坡面， 無振動，無熱，無油煙，沒有灰塵；使用標準的硬質合金刀片清潔自由邊毛刺；可調切削深度，可變角 度150～45。，比氣割坡口更加有效，不會改變金屬相的結構，能提高生產效率。它是大規模生產壓力容器較好的方法。坡口機對壓力鋼管的坡面進行加工，可以更好地保證焊接工藝質量，可在更多的大型壓力容器的生產加工中應用。
