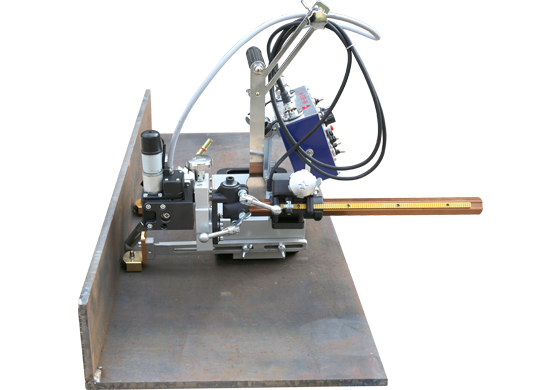

HK-8SS-W 電磁搖擺式垂直焊接小車

HK-8SS-W 小車的焊槍位置在小車的一頭，磁性強大，確保焊接過程中機器牢牢吸附于工件表面，滿足焊接工作需要。用于一般角焊，特別是長角焊縫的焊接。由于焊接小車向氣保焊機是常通信號，且焊接不可避免地留有殘端，故設置和焊接時焊機的自保回路開關必須關閉……OFF。如果設置成開（ON），則焊接小車停止行走，電弧卻不會熄滅。小車前后行走都可以進行焊接，此小車體積小、重量輕，在不同的條件下，它易于移動和安裝。小車采用四輪驅動，行走具有很高的穩定性。減少操作人員，一個工人可以同時操作多臺小車進行焊接。小車裝有焊槍固定架，使焊槍在焊接的時候更加平穩，提高焊接質量。一體化機身，輪軸加裝硅膠密封墊圈，小車內部防塵效果非常好。小車采用銅齒輪傳動，有效的防止動系統被磁化

發送詢盤

視頻

描述

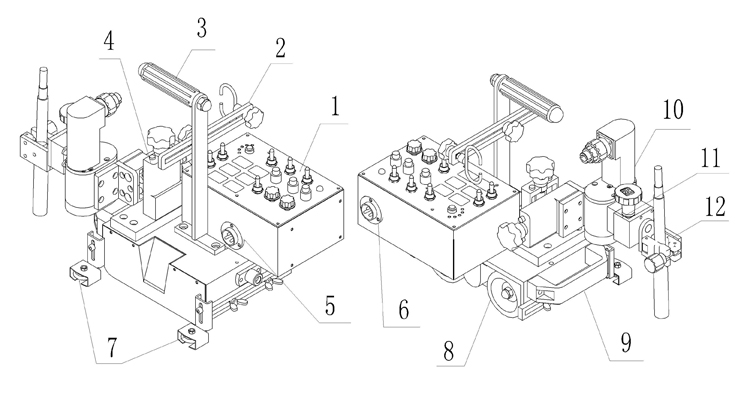

HK-8SS-W由小車本體、X-Y滑塊、導向輪、焊槍把手、焊槍擺動器、控制箱等部件組成。

小車本體部分：是整臺機器的骨架，是其它部分的載體。

1.控制面板：可以調節小車的所有動作，詳細內容參考“控制面板說明”。	9.塑料輔助手柄：移動機器時，先提此手柄，使機器與鋼板分開，再握提攜手柄移動機器。
2.焊槍電纜架：可以托住焊槍尾部電纜，以及電源電纜。	10.搖擺器：通過控制面板控制，可以完成各種焊接模式的動作
2.焊槍電纜架：可以托住焊槍尾部電纜，以及電源電纜。	11．焊槍微調裝置：使用此裝置可以很輕松地將焊槍與焊縫對準。
3.提攜手柄：移動機器時提拉此手柄。 4.X-Y移動滑塊：調節焊槍位置的裝置，焊接當中可以將焊槍進行上下左右的微調。 5.搖擺器連線插座 6.控制箱電源進線插座 7.導向輪：沿著母材面滾動，引導準確焊接部位的裝置。 8．驅動輪	11．焊槍微調裝置：使用此裝置可以很輕松地將焊槍與焊縫對準。
	12.焊槍夾持器總成：是焊槍的夾持裝置，可以方便地進行維修、調整和焊槍的拆卸。

技術規格

主要技術參數

項目	內容	備注	項目	內容	備注
工作電源	24V	DC	大小	435280330	LWH
機器重量	10.2Kg	包括擺動器	擺動電機	DC24V
驅動方式	四橡膠輪		焊接速度	150～900mm/min	以數碼管顯示
焊槍調 整范圍	上下	60mm		前后	60mm.
焊槍調 整范圍	作業角調節范圍	360°		進行角調節范圍	10°
操作功能	電流/電壓控制			選擇收弧/無收弧
	電源燈			點動送絲
	行走開始			行走停止
	選擇行走方向	左和右		調節行走速度	0-900mm/min
	擺動速度	0～100		左右停留時間	0～2.5 s
	擺動角度	±15°		偏移距離設置	0～±8°
	擺動模式選擇

焊接工藝參數

焊絲直徑焊接參數		Φ1.2mm	Φ1.4mm	Φ1.6mm
電流（A）	平焊	120-300	150-380	180-430
	平角焊	120-280	150-320	180-380
	橫焊	120-280	150-300	180-330
電壓（U）	① U＝14+0.051 ②300A以下時U=0.041+16±1.50 300A以上時U=0.041+20±2.0
噴嘴與工件間的距離（H）	200A以下時　H=10～15mm 200～350A時　H＝15～20mm 350～500A時　　H＝20～25mm
焊絲伸出長度（L）	一般取焊絲直徑的１０倍左右，即L=10d

裝箱清單

1. 整機 一臺

品名：擺動式自動焊接小車

型號：HK－8SS-W

隨機配套工件/附件：

2. 穩壓電源一個

3. 標準電源線 220V/16M 一根

4．轉換線一條

5. 保險絲 220V/2A 兩支

6. 內六角扳手一套

7. 說明書，　　一份

8. 合格證一份
