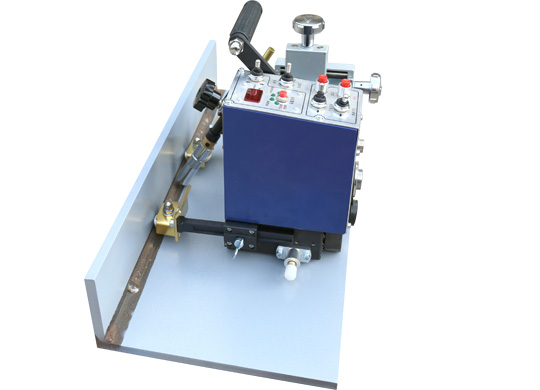

HK-5B型焊接小車是適用于間斷或者連續的水平角焊結構的焊接自動裝置。焊接/非焊接區間的實際距離顯示在顯示屏上，其控制開關的上下調節設定焊接與非焊接的距離。焊接與非焊接的距離是用電機與控制器控制，尺寸的精密度高，運行速度均勻，可實現精密焊接。非焊接狀態下的小車行走速度為最大值是1900mm./min。

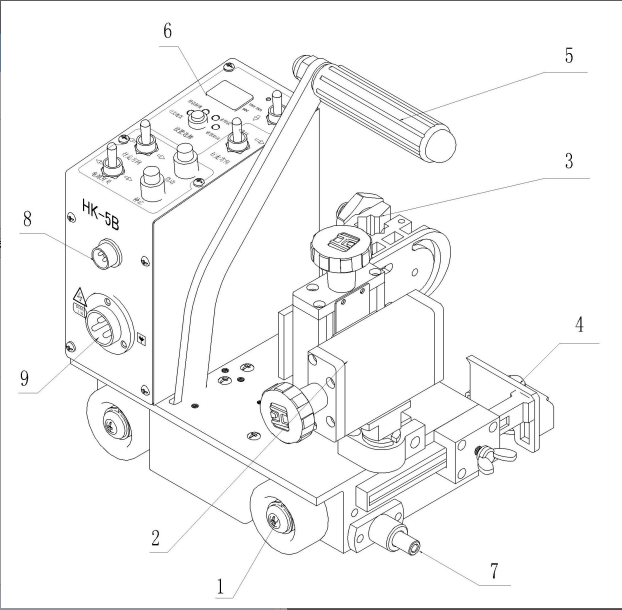

1. 驅動輪 2. X-Y滑塊 3. 焊槍夾持器
4. 導向輪 5. 磁控手柄 6. 電器控制箱
7. 感應停止開關 8. 焊槍接口 9. 電源插座

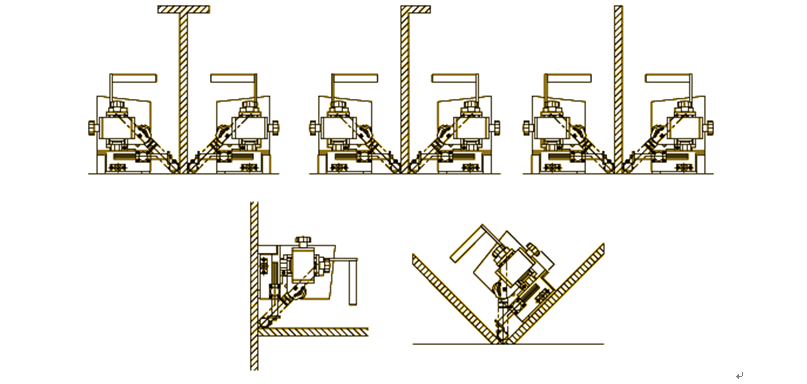

適用環境
主要技術參數
|
1. 重量 |
8.3Kg |
||
|
2. 外形尺寸 |
320mm×230mm×290mm |
||
|
3. 電源 |
DC 24V |
||
|
4. 驅動方式 |
橡膠輪四輪驅動 |
||
|
5. 焊接速度 |
150～1900mm/min（以數碼管顯示） |
||
|
6. 焊槍調整范圍 |
上下 |
60mm |
|
|
前后 |
60mm |
||
|
作業角調節范圍 |
±45° |
||
|
進行角調節范圍 |
±10° |
||
|
7. 操作功能 |
選擇行走方向 |
左和右 |
|
|
收弧時間設置 |
0～3.5 S |
||
焊接參數
|
焊絲直徑 焊接參數 |
Φ1.2mm |
Φ1.4mm |
Φ1.6mm |
|
|
電流（A） |
平焊 |
120-300 |
150-380 |
180-430 |
|
平角焊 |
120-280 |
150-320 |
180-380 |
|
|
橫焊 |
120-280 |
150-300 |
180-330 |
|
|
電壓（U） |
① U＝14+0.051 ② 300A以下時U=0.041+16±1.50 ③ 300A以上時U=0.041+20±2.0 |
|||
|
噴嘴與工件間的距離（H） |
200A以下時 H=10～15mm 200～350A時 H＝15～20mm 350～500A時 H＝20～25mm |
|||
|
焊絲伸出長度（L） |
一般取焊絲直徑的１０倍左右，即L=10d |
|||
裝箱清單
將裝置小心地從包裝箱中取出。
首先，檢查各部件以確認其完整無缺。
|
1. |
主機 |
1臺 |
|
2. |
穩壓電源（220V/20M） |
1只 |
|
3. |
標準電源線 220V/20M |
1根 |
|
4. |
2P焊槍控制線500mm |
1根 |
|
5. |
保險絲 220V/2A |
2只 |
|
6. |
內六角扳手 |
1套 |
|
7. |
說明書 |
1份 |
|
8. |
合格證 |
1份 |
