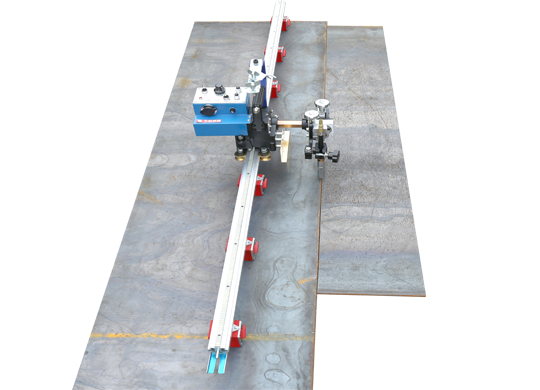

HK-20型小車是適用對接、水平、垂直和橫向的多用途焊接自動裝置。小車采用齒輪、齒條驅動方式，與工件平行的固定軌道上行走，運行速度均勻，調速系統采用可控硅無級變速，可實現精密焊接。非焊接狀態下的小車行走速度為最大值800mm/min。注意：由于焊接小車向氣保焊機是常通信號，且焊接不可避免地留有殘端，故設置和焊接時焊機的自保回路開關必須關閉……OFF。如果設置成開（ON），則焊接小車停止行走，焊弧卻不會熄滅。驅動部分安裝了手動離合裝置，方便小車在軌道上手動自由移動。設有收弧裝置，焊接結束時可進行焊縫收弧。小型鋁制軌道精度高，安裝有離合式強力永磁磁鐵，方便移動。

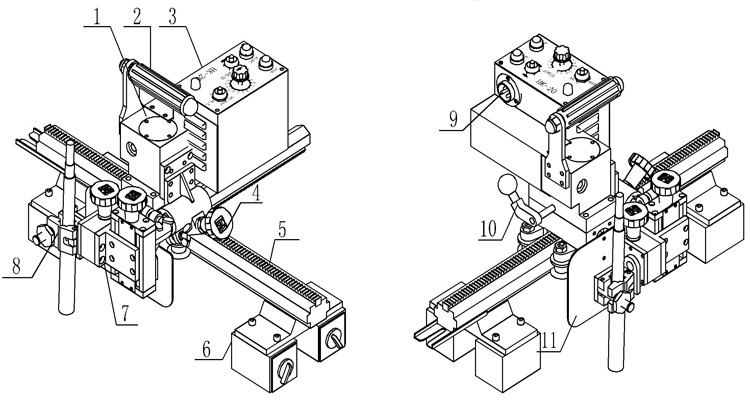

HK-20由小車本體，控制箱，X-Y滑塊，焊槍夾具，導向輪，直線導軌等部件組成。
1. 小車主體：也是小車的驅動裝置，包括電機，行星減速箱，驅動齒輪、導向輪等。
2. 手提手柄：移動本裝置，請握緊此手柄。
3. 電氣控制箱：可以調節小車的所有動作，詳細內容參考后續的“控制面板說明”。
4. 橫移裝置：焊接直條縫（如集裝箱）利用此裝置調整焊炬位置，避免頻繁地移動導軌。
5. 直線導軌：方便小車的行走路線。安裝有強力永磁磁鐵，讓導軌牢固地吸附工件之上，以適應各種焊接需求。
6. 磁鐵：強力離合式磁鐵，要移動導軌時請將所有磁控開關旋至“OFF”。
7. 焊炬微調滑塊：是調節焊槍位置的裝置，焊接當中可以進行上下左右的微調。
8. 焊槍夾持器：是固定焊槍的裝置，維修及調整是方便焊槍的拆卸。焊炬一定要夾緊，注意不要夾在導電部位，則會導致短路或電擊。
9. 電源插座：此為外接電纜插座，機器的接地線也與此插座相連，此電纜插座負責小車與送絲機的連接及電力供應。（電纜的另一端有兩個分支，一個接送絲機，另一個接電源。）
10. 離合手柄：扳動此手柄可以很方便的讓小車在軌道上自由移動。
11. 隔熱板：阻擋熱源焊渣侵蝕損壞小車。
主要技術參數
|
1.機器重量 |
6.25Kg |
|
2.驅動方法 |
齒輪、齒條驅動 |
|
3.牽引力 |
16 Kg |
|
4.焊接速度 |
150～800 (mm/min) |
|
5.跟蹤方式 |
導軌型 |
|
6.焊炬調節范圍 |
水平角：40°～55° 上下運動：45 mm 前后運動：45 mm |
|
7.焊炬 |
彎槍或直槍 |
|
8.焊炬鎖緊裝置 |
適用于彎槍或直槍 |
|
9.外形尺寸(長x寬x高 mm) |
350x240x250 |
焊接工藝參數
|
焊絲直徑 焊接參數 |
Φ1.2mm |
Φ1.4mm |
Φ1.6mm |
|
|
電流（A） |
平焊 |
120-300 |
150-380 |
180-430 |
|
平角焊 |
120-280 |
150-320 |
180-380 |
|
|
橫焊 |
120-280 |
150-300 |
180-330 |
|
|
電壓（U） |
① U＝14+0.051 ② 300A以下時U=0.041+16±1.50 ③ 300A以上時U=0.041+20±2.0 |
|||
|
噴嘴與工件間的距離（H） |
1200A以下時 H=10～15mm 2200～350A時 H＝15～20mm 3350～500A時 H＝20～25mm |
|||
|
焊絲伸出長度（L） |
一般取焊絲直徑的１０倍左右，即L=10d |
|||
裝箱清單
用戶收到包裝箱后，請對照如下清單核對箱中部件是否齊全。以下為標準裝箱清單。
|
1. |
主機 |
1臺 |
|
2. |
控制導線 |
1根 |
|
3. |
磁控導軌 |
1根 |
|
4. |
保險 |
1只 |
|
5. |
六角扳手（M4/M5/M8） |
各1只 |
|
6. |
說明書，合格證 |
各1份 |
