“CG2-11”型管道切割機因其操作方便，切割管子直徑范圍廣對直徑大于108毫米的鋼管都可以加工。特別適合用于石油，化工，造船，電力，機械，建筑安裝等廠礦企業對無縫鋼管的切割和坡口。該機器是一種較為先進的割管切割機，設計上使該機器結構緊湊，重量輕，且可連續工作。
|

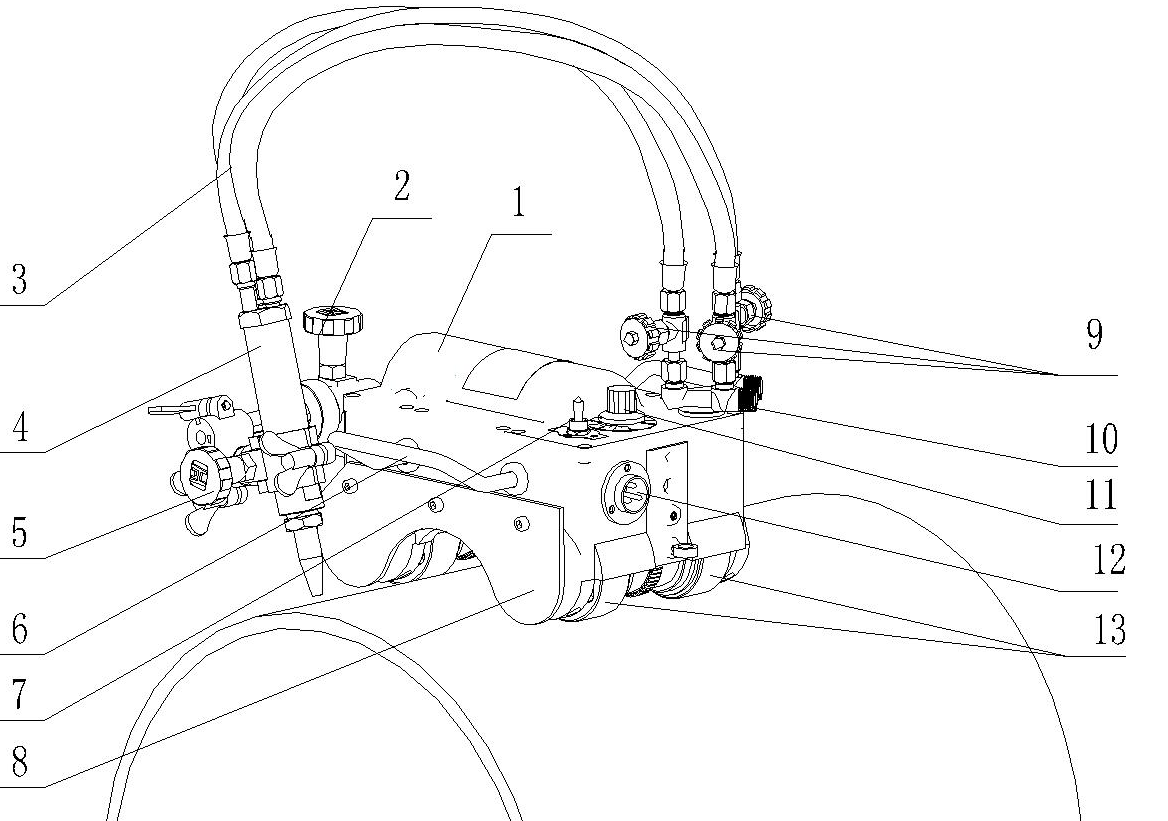

1.主體部件 2.橫向進給手輪:可調節割炬水平位置 3.輸送氣體的軟管: 在氣體分配器和割炬之間 連接，三條氣管分別用于燃氣；預熱氧；切 割氧。 4.割炬 5.割炬調節手輪 6.把手 7.倒順開關: 改變機器的運行方向，中間為停止位置 8．隔熱板 ：阻礙因切割所產生的熱量向機器內部擴散 9.二通閥: 調節氣體流量的大小。 10.氣體分配器: 11．速度控制旋扭: 沿“10”方向旋轉該鈕可使裝置移動加快, 沿“0”方向則使移動減。 12．連接線插座 13．磁滾輪: 兩組磁性滾輪可使機器沿管壁平穩爬行
|
|
技術規格
|
重量 |
14.5kg |
|
主機外形尺寸 |
305X310X180 mm |
|
電源電壓 |
220V 50Hz |
|
切割速度 |
50-750 mm/min |
|
切割厚度 |
6-50mm |
|
坡口角度 |
0°- 45° |
|
切割管子范圍 |
￠＞108mm(無縫管均可) |
|
切割精度 |
機器在管子上爬行一周,其周長一米復圓偏差小于0.5mm, 切割與坡口表面光潔度可達到 |
|
磁性輪的吸附力 |
50公斤以上 |
|
行車的沖動量 |
機器在鋼管上爬行下坡時小于0.5mm |
|
馬達 |
采用70SZ08直流伺服電動機,轉速6000n/min,68W |
裝箱單
將裝置小心地從包裝箱中取出。首先，檢查各部件以確認其完整無缺。下列為應收的標準零部件清單。
|
標準包裝 |
||
|
主機 |
：1臺 |
|
|
標準割炬總成 |
：1套 |
|
|
割炬連接器總成 |
：1套 |
|
|
割嘴（根據客戶需求選定一種） |
1）G02 |
: 3只 |
|
2）G03 |
: 3只 |
|
|
進氣接頭 |
: 1 套 |
|
|
電器箱及連接線 |
：1套 |
|
|
說明書,合格證 |
: 各1份 |
|
|
保險繩 |
: 1只 |
|
|
保險扣 |
：1只 |
|
|
保險絲（3A） |
：1只 |
|
